Speedy Rail A挤压铝材制造的自承重直线导轨Speedy Rail A挤压铝材制造的自承重直线导轨Speedy Rail A挤压铝材制造的自承重直线导轨

Speedy Rail A挤压铝材制造的自承重直线导轨

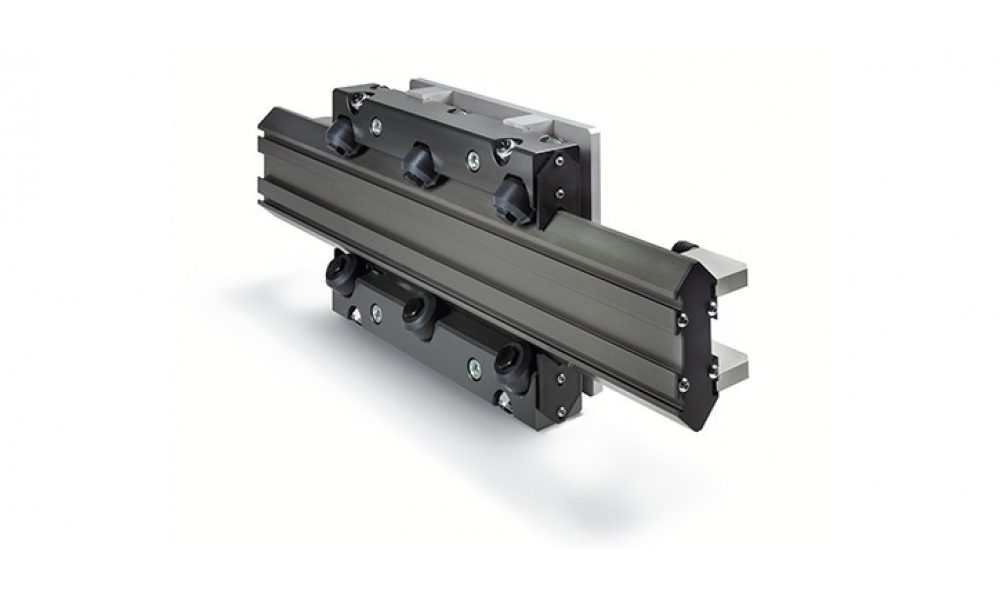

  • 产品描述:Speedy Rail A挤压铝材制造的自承重直线导轨,带有塑料涂层的钢滚子滚轮
  • 在线订购

产品描述

Speedy Rail 是一种特殊的自承重自对准导轨,采用经过深硬电镀表面处理的挤压铝材制造,具有极高的技术性能和高负重能力,无需维护和润滑,即使在脏乱环境下也可保持总体可靠性,工作时声音非常小。
配备V形滚子滚轮或圆柱形滚子滚轮,外层涂有塑料化合物,可用作直线导轨或执行器。

  • 高达80000Km的可靠性
  • 自承重只为最大自由灵活的设计
  • 自对准系统
  • 超静音
  • 高技术性能
  • 3000Kg以上高负重能力
  • 在恶劣环境下的最佳可靠性
  • 无需润滑
  • 连接版本具有潜在无限行程
  • 适合打造2或3轴笛卡尔系统,用于多种应用

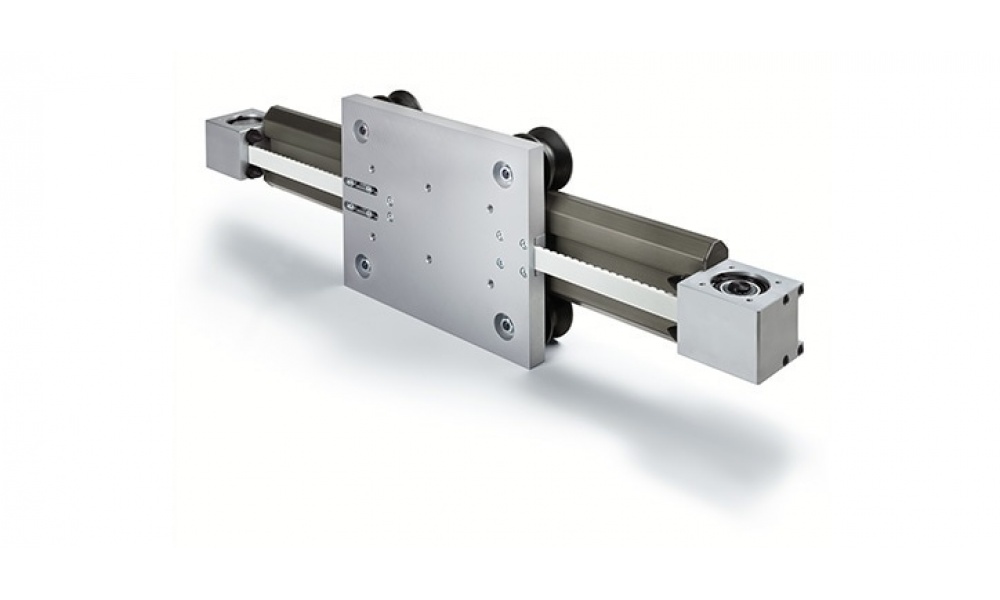

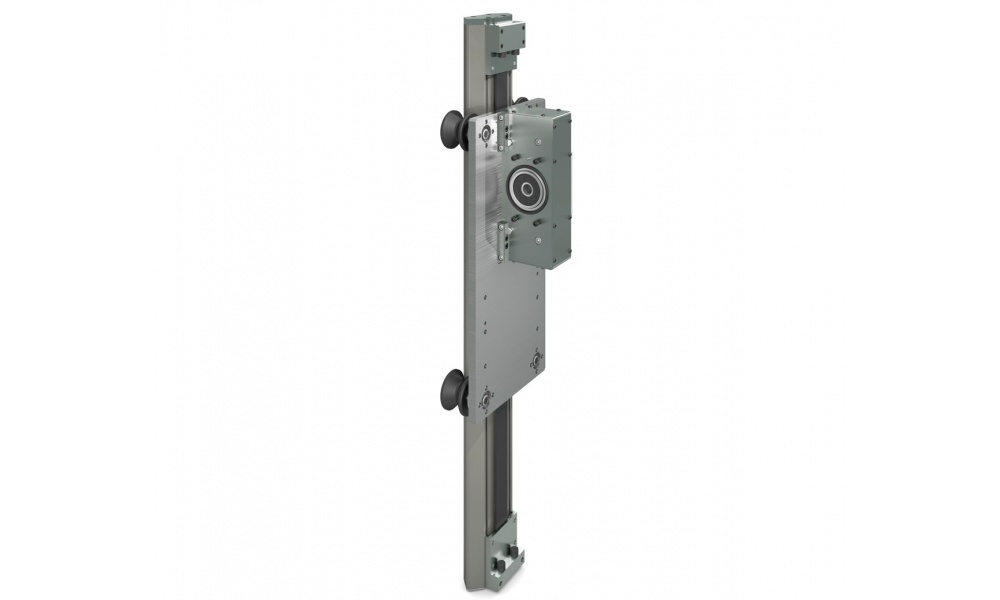

  • 采用皮带或齿轮齿条传动,可用作直线导轨或执行器


主要应用领域:

  • 用于焊接机器的自承重直线导轨
  • 用于木材加工机器的自承重直线导轨
  • 用于涂漆机器的自承重直线导轨
  • 用于陶瓷加工机器的自承重导轨
  • 用于取放加工零件的自承重直线导轨
  • 用于钻孔机的自承重直线导轨

主要特性


寿命高达 80.000 Km


无需润滑


用作直线导轨或执行器


自支撑提高设计自由度


高动力:V= 15m/s, A=10m/s2


在脏污环境中具有理想可靠性

技术特性

  • 可选尺寸:35, 48, 60、90、120、180、250
  • 滚道进行深硬电镀表面处理,深度约为 60 μm,实现700 HV 硬度
  • 滑块旋转安装实现轴向最大偏差可吸收±4 mm 的轴向误差,使用V形滚子确保轴向最大偏差可吸收±1.5 mm的轴向误差
  • 最大速度:15 m/s(取决于应用类型)
  • 最大加速度:10 m/s2(取决于应用类型)
  • 最大径向负载能力:14482 N(单个滑块)
  • 温度范围:-30°C 到 +80°C
  • 最长导轨长度:7500 mm(更长行程可通过连接版本获得)
