Curviline曲线滑轨Curviline曲线滑轨

Curviline曲线滑轨

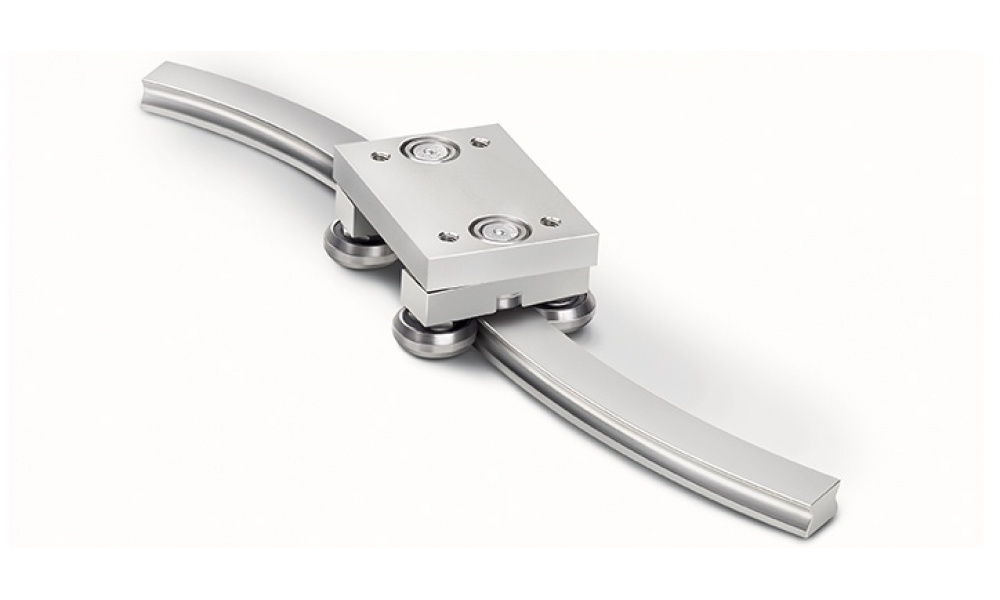

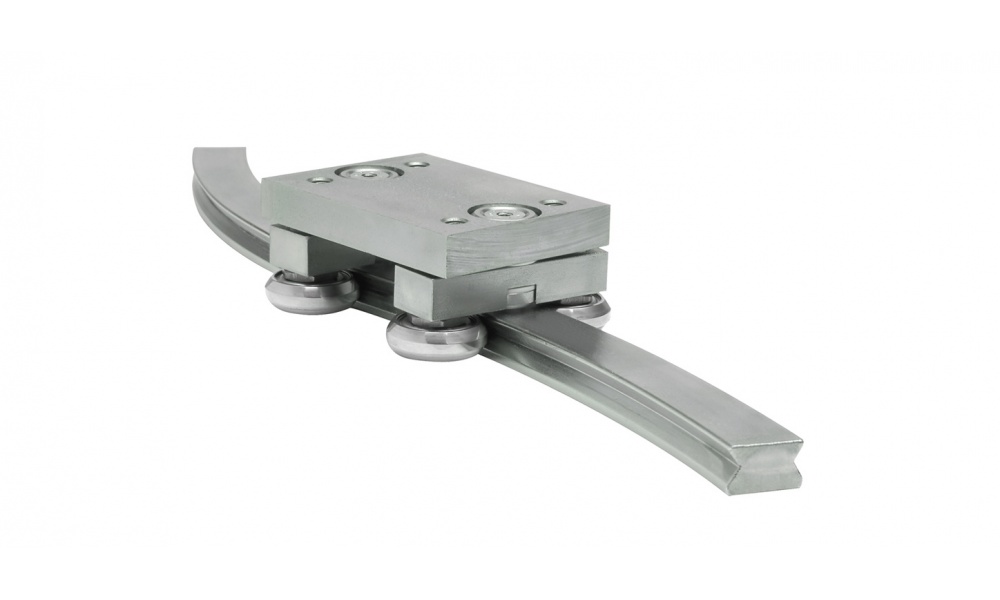

  • 产品描述:配有径向滚珠轴承滚轮的曲线滑轨(固定和可变半径)
  • 在线订购

产品描述

径向滚珠轴承滚轮的多功能、创新性曲线。这种曲线滑轨有不同的版本,有固定或可变半径。CURVILINE 很适合诸如弯曲的机器外壳、列车或轮船的门系统,或定制化的包装装置之类的应用。

  • 两种滑轨宽度:16 mm 和 23 mm
  • 按照 ISO 2081 标准镀锌的滑轨和滑块
  • 行程超过 3000 mm
  • 在一条导轨中有直线和曲线路径
  • 滑块配有四个滚轮,成对排列,在滑轨的整个长度上保持预加载
  • 图纸上的零件可以为每个应用进行定制

Curviline 曲线滑轨产品系列用于所有非直线运动应用。这种曲线滑轨有两种宽度,按照客户的设计进行制作。单一的滑轨可以同时有曲线段和直线段。

Curviline 曲线滑轨的主要应用领域:

  • 铁路
  • 军舰
  • 包装
  • 食品及饮料

主要特性


淬火滚道具有长使用寿命


由于半径可恒定/可变,设计自由


防腐蚀

技术特性

  • 可选滑轨宽度:CKR01/CVR01:16.5 mm(0.65 in);CKR05/CVR05:23 mm(0.91 in)
  • 滑块在滑轨上的最大运行速度:1.5 m/s(59 in/s)(取决于应用)
  • 最大加速度:2 m/s²(78 in/s²)(取决于应用)
  • 滑轨的最大有效长度:3,240 mm(127.56 in)
  • 最大遍历长度:CCT08:3,170 mm(124.8 in);CCT11:3,140 mm(123.62 in)
  • 两种规格的最小半径:120 mm(4.72 in)。
  • 半径公差:+/- 0.5 mm(0.02 in),角度公差:+/- 1°
  • 温度范围:-20 ℃ 至 +80 ℃ (-4 ℉ 至 +176 ℉)
  • 镀锌滑轨和滑块(rollon Alloy 合金);按要求提高防腐蚀保护
  • 滑轨材料:C43
  • 滑块体材料:Fe360
  • 滚子材料:100Cr6
  • 终生润滑的滚轮销
