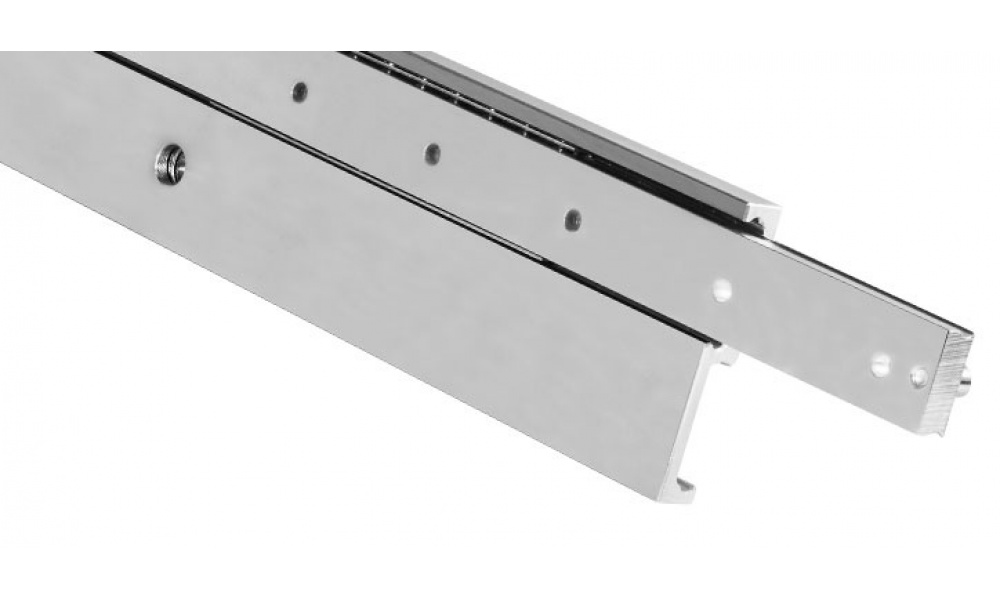

Hegra Rail伸缩式导轨Hegra Rail伸缩式导轨Hegra Rail伸缩式导轨

Hegra Rail伸缩式导轨

  • 产品描述:Hegra Rail具有部分、完全和过度延伸的伸缩式导轨,有铝和不锈钢材质可供选择。
  • 在线订购

产品描述

Hegra Rail 产品族包括各种不同的伸缩式导轨型材,具有能够处理高至每对导轨 20 千牛顿的负载的滚珠保持架、可达导轨闭合长度的 200% 的过度延伸,并提供有不同的材质如不锈钢 AISI 304 和 AISI 316。

Hegra Rail 伸缩式导轨的主要特点:

  • 高负载能力结合了最小的偏转
  • 具有 1、2 或 3 段延伸的型材,抽出长度可达 200%
  • 提供有不同的材质:钢,铝,不锈钢 AISI 304 和 AISI 316
  • 高刚性和高惯性矩结合了窄横截面
  • 平滑无噪运行
  • 长使用寿命
  • 极其可靠



Hegra Rail 系列伸缩式导轨包括五个产品类别:部分延伸导轨、全延伸导轨、过度延伸导轨、重负载导轨及 S 形截面导轨。

部分延伸伸缩式导轨
延伸长度约为总长度的 50% 的伸缩式导轨。这些包括一条固定的滑轨和一个可移动并有各种形状和尺寸的滑块。该系统的高刚性来源于固定部分和滑块的联结方式。

全延伸伸缩式导轨
延伸长度为总长度的 100% 的伸缩式导轨。这些由三个节段组成,各段有不同形状和尺寸的横截面。

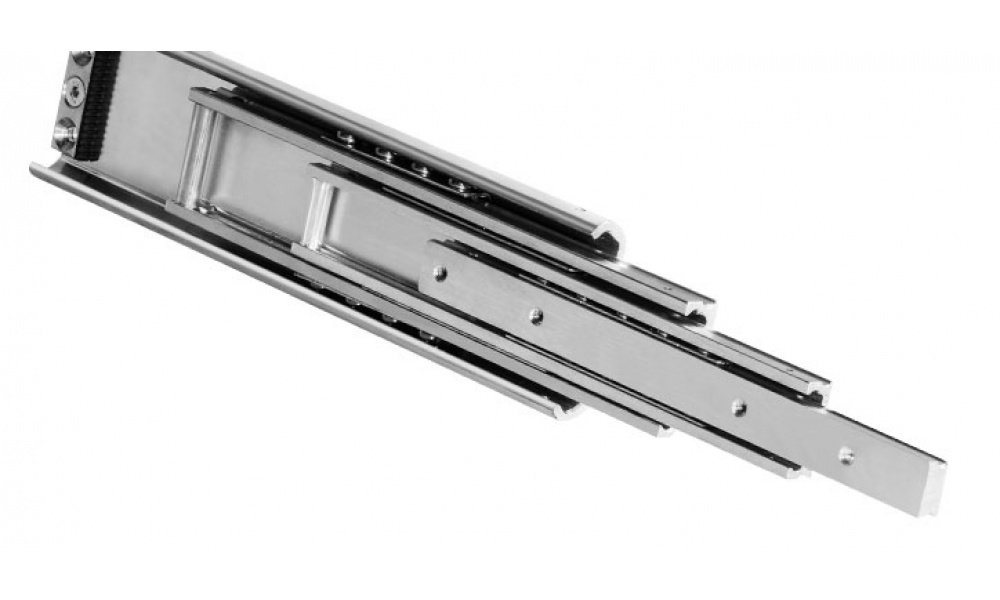

过度延伸伸缩式导轨
延伸长度可达总长度的 200% 的伸缩式导轨。这些由四个节段(高达 200% 延伸长度的型号有 5 个节段)组成,各段有不同形状和尺寸的横截面。因为使用了具有高惯性矩的中间节段,即使在导轨被完全延伸时,该系统也具有高刚性和高负载能力。



重负载伸缩式导轨
延伸长度为总长度的 100% 的伸缩式导轨。这些由三个节段组成,中间节段具有双 T 形结构。这些伸缩式导轨,有各种规格可选,被设计为专门用于处理重负载,同时可确保该系统自身的低偏转度和高刚性。

具有 S 形截面的伸缩式导轨
延伸长度约为总长度的 100% 的伸缩式导轨。这些由 3 个节段组成,中间节段的横截面是 S 形。该伸缩式导轨有各种规格可供选择,结合了高刚性和窄横截面。

主要特性


带有锁定和阻尼系统的安全解决方案


刚性型材使得偏转低


铝版本用于轻型结构


高负载能力,每对导轨最高2.000 Kg


过度伸缩最大 200%


防腐蚀

技术特性

  • HTT 系列导轨的可选截面规格:30,40,50
  • HVC 系列导轨的可选截面规格:45,50,58,75
  • H1C 系列导轨的可选截面规格:75
  • H1T 系列导轨的可选截面规格:60,80,10.150
  • H2H 系列导轨的可选截面规格:80
  • LTH 系列导轨的可选截面规格: 30,45,30s,45s
  • HGT 系列导轨的可选截面规格:60,80,100,120,150,200,250
  • LTF 系列导轨的可选截面规格: 44
  • HGS 系列导轨的可选截面规格:60
  • 最大速度:0.8 米/秒(取决于应用)
  • 有多种防腐蚀材料及处理可供选择
  • 特殊解决方案,如锁紧系统、卡扣系统和阻尼器,可应要求提供
